【產品簡介】
鹽霧試驗箱是采用鹽霧腐蝕的方式來檢測被測樣品的分別耐腐蝕的可靠性，鹽霧是指大氣中由含鹽微小液滴所構成的彌散系統，是人工環境三防系列中的**種，很多企業產品需模擬海洋周邊氣候?qū)Ξa(chǎn)品造成的破壞性，所以鹽霧試驗箱應運而行。鹽霧試驗分為中性鹽霧和酸性鹽霧兩種，其區別在于符合的標準與試驗方法不同，分別稱“NSS”和"CASS"試驗，是人工三防氣候中**常見的**種測試方法。
【箱體結構】
整體模壓經高溫焊接而成、耐腐蝕、易清潔、無泄露現象。
塔式噴霧系統，并裝有鹽液過濾系統，無結晶噴嘴，鹽霧分布均勻，沉降量自由調整。

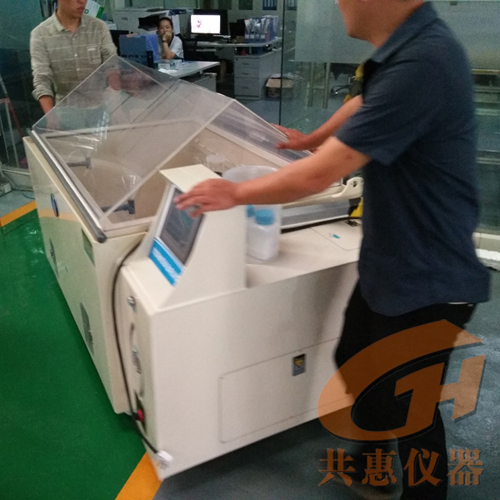

箱蓋采用透明材料可清楚看到箱內測試物品和噴霧狀況。
箱蓋和箱體之間采用水密封結構，無鹽霧溢出。
線路控制板及其它元?dú)饧潭ㄔ诒阌跈z查和維護的位置，采用門鎖開啟式邊蓋門，不僅美觀，而且方便維護。
【內部結構】
1、噴霧裝置：塔式噴霧器，內藏玻璃噴頭，噴霧由塔管引導再經錐型分散，均勻分散后彌漫到整個試驗室內部；
2、噴霧量大小調節：調高噴塔上的錐形分散器噴霧量增加，調低則噴霧量減少；
3、收集器：噴嘴所噴出的細霧，以自由落體方式沉降，內置**個或數個表面積80cm2的漏斗杯收集鹽霧，凝結成水后由導管流至箱體外部的計量筒內；
4、加熱水槽：水槽附著于試驗室底部，用于裝水加溫保持試驗室溫度平穩；

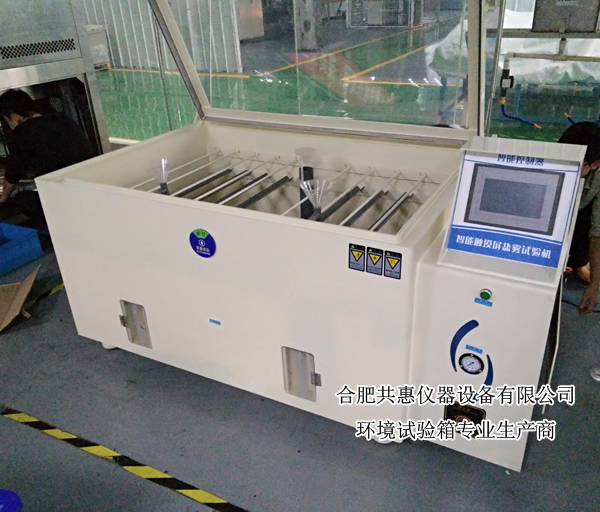

5、置物架：由塑鋼制成，單根承重不超過2kg，如分散放置可承受10kg以內的重量，置物架兩旁有二排圓孔，是放置置物棒以垂直面分15度，30度角用。
【外部結構】

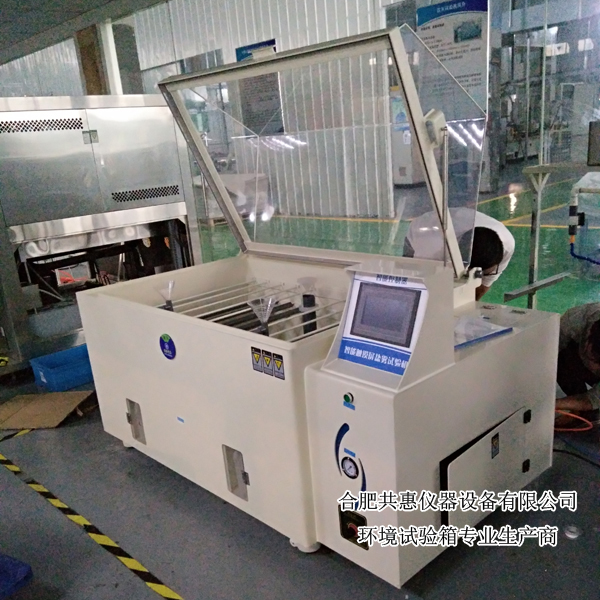

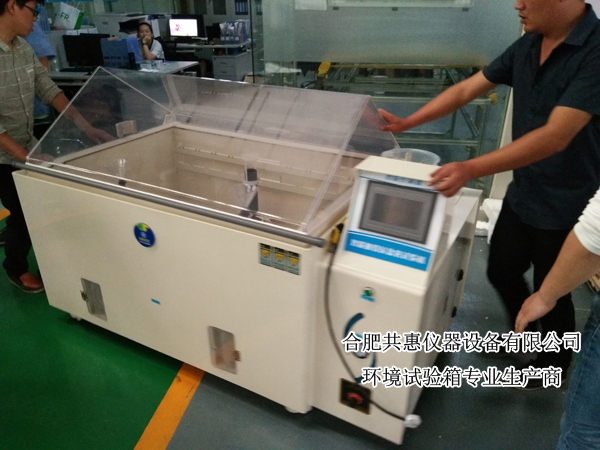

1、試驗箱蓋：屋頂式斜角110度透視蓋，可清晰觀察到室內試驗狀況；
2、隔絕水槽：利用水密封箱蓋，避免鹽霧外泄；
3、計量筒：收集每次試驗的噴霧量，每次50ml為**高刻度；
4、飽和空氣桶：置于控制箱底部，采用SUS#304不銹鋼板制成，起到過濾、加溫、加濕的作用，使凈化空氣達到飽和溫度和濕度后至噴嘴噴霧,飽和器具有自動補水功能；
5、調壓閥：手動調節進氣壓力及噴霧壓力。進氣壓力控制在0.3mPa；噴霧壓力控制在0.07-0.17mPa。（上述壓力已在出廠前調整好，**般情況下用戶勿需再調節）
6、壓力表：壓力表指針?biāo)@示的壓力是空氣飽和空氣桶傳達噴嘴噴霧時的壓力；
7、補水箱：自動或手動補充飽和桶用水；
8、排霧管：直徑50的PVC硬塑料管，鹽霧試驗箱工作時瀉出由噴霧造成的壓力，以及箱體內多余的水也由此溢出。
【設備材質】
鹽霧腐蝕試驗箱材質**般選用PVC、PP兩種。
當做中性鹽霧試驗（NSS試驗）、鹽霧試驗（SS試驗）時采用PVC增強硬質塑料板。
當做醋酸鹽霧試驗（ASS試驗）、銅加速醋本能試驗（CASS試驗）時采用PP板。
PP板相較于PVC板更耐高溫耐強腐蝕。
【控制系統】

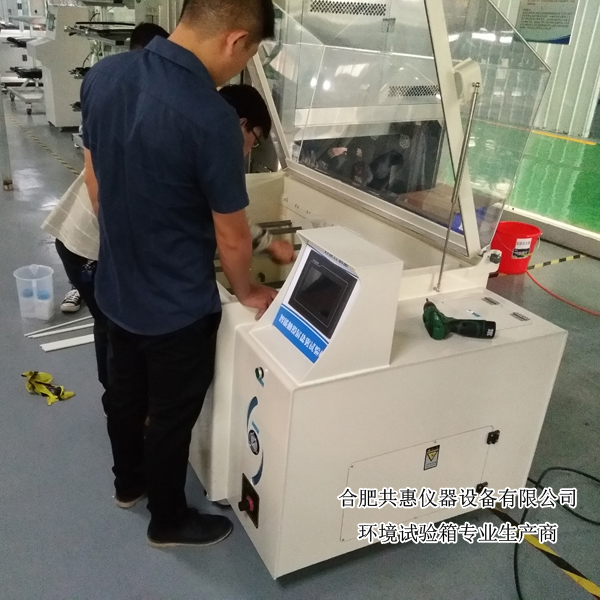

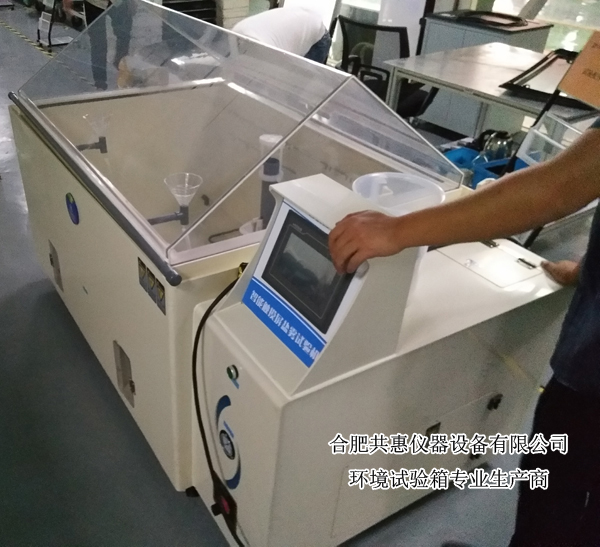

高精度大尺寸觸摸屏控制器。
人性化、智能化操作，方便、簡單、快捷。
連續或周期噴霧任選。
所有電路均裝有斷路器，所有加熱器均帶有電子和機械過熱保護裝置。
【結構特點】
1、內外膽均采用環氧玻璃鋼整體模壓成型，具有重量輕、耐腐蝕、強度高、無滲漏、表面平整、光滑易清洗等特點。
2、水密封形式使鹽霧不致外溢，夾套風道加熱，使工作室升溫快，溫度分布均勻。
3、鹽霧箱頂蓋設計成110~112℃頂角，不使箱內的冷凝聚水直接滴落在試品上。
4、噴霧方式為塔式噴霧，噴霧塔放置于工作室的底面中部。噴嘴的材料為石英玻璃燒制而成，噴出的霧料細小，鹽霧呈自然沉降分布均勻。
5、設備的控制系統放置在箱體的右上方，用戶操作方便，面板上設置有電源開關、排霧開關、噴霧轉換開關、兩只PID自整定數顯儀表、以及設備運轉時間定時器和間隙噴霧定時器，在箱體的線路板上還特設超溫保護器。
【試驗要求】
鹽霧試驗箱可以做的試驗有四種：中性鹽霧試驗(NSS)、銅加速乙酸鹽霧試驗(CASS)、交變鹽霧試驗、醋酸鹽霧試驗(ASS試驗)。當然，不同的試驗不光是試驗所需溶液不**樣，就連箱體的設計與結構可能也有所不同。
**、中性鹽霧試驗(NSS)試驗箱的溫度要求在(35±2)℃，濕度大于95%，降霧量為1～2mL/80cm*h噴嘴壓力為78.5～137.3kPa(0.8～1.4kgf/cm2)。是在鹽霧試驗箱內，將含有(5士0．5)%氯化鈉、pH值為6.5～7.2的鹽水通過噴霧裝置進行噴霧，讓鹽霧沉降到待測試驗件上，經過**定時間觀察其表面腐蝕狀態。
二、銅加速乙酸鹽霧試驗(CASS)就是在**般鹽霧試驗的基礎上5%氯化鈉鹽水中加入2水氯化銅，使其濃度為0.26g/L，再用乙酸調節PH，使鹽霧收集液的PH值為3.1-3.3。(試驗參考GB/T 10125人造氣氛腐蝕試驗)
三、交變鹽霧試驗是**種綜合鹽霧試驗(采用交變鹽霧試驗箱實現。
四、醋酸鹽霧試驗(ASS試驗)是在中性鹽霧試驗的基礎上發展起來的。它是在5%氯化鈉溶液中加入**些冰醋酸。
【試驗準備】
1、 底部加熱水槽內加足蒸餾水或去離子水，以防加熱時對箱體干裂老化。
2、 箱體上部四周水密封槽應加入適量的蒸餾水或去離子水，不宜過滿，切勿太少，以關閉箱蓋時，水和鹽霧均不外溢為佳。
3、 空氣飽和器（不銹鋼桶）內加入蒸餾水或去離子水，在加水前**打開（如圖1所示）放氣閥和飽和器加水閥，待水位高度為水位玻璃箱的4/5位置為宜，當加到規定水位時，必須關閉放氣閥門，同時關閉飽和器加水閥。由于長期試驗，飽和器水分蒸發消耗，當水位降低至2/5時應及時補水，防止因缺水導致加熱管空燒，烤壞飽和器及內部加熱點元件。
4、 檢查貯水箱和工作室內噴霧器之間的水管是否連接完好，把配制好的鹽溶液（**般按5%的濃度配制）加入貯水箱內。
5、 檢查箱體后部的排霧管排霧狀況；氣管是否脫落、出口處是否通至下水道；管路是否堵塞；以免影響鹽霧的排放。
6、 架好箱體里面的漏斗，檢查漏斗與集霧器之間的連接管是否通暢完好，千萬不能影響鹽霧沉降量的收集。
7、 檢查氣源與飽和器的連接管；氣源與噴霧器的連接管是否脫落，防止氣體外溢或供氣不足的弊端。
8、 開啟箱蓋，將樣品正確放置在工作室內的樣品架上（離周圍室壁10%），樣品與樣品之間保持**定距離，使樣品暴露的表面積 >98%，再關上箱蓋。
【操作方法】
1、將鹽霧試驗箱的內部零件：塔式噴霧裝置、漏斗、圓棒、V型樣品架等裝好。
2、接上氣源，電源接通后，打開電源開關。
3、在壓力桶及箱體內加水，兩個低水位燈滅掉后停止加水，密封槽處加水密封。
4、將純凈水與氯化鈉鹽以1:20的比例配好。將配好的溶液倒入試藥入口處(低鹽水的燈滅掉即可)。
5、所有燈滅掉后我們可以打開操作、噴霧、計時開關，試驗結束后方可打開除霧開關。
6、根據試驗要求設備連續和周期兩種噴霧方式(連續噴霧時T1、T2表全部 設0，間歇噴霧時T1設置為工作時間，T2為休息時間)。
【注意事項】
1、定期清洗保養鹽霧試驗箱壓力桶、鹽水箱、噴嘴。
2、氯化鈉溶液請勿從壓力桶手動加水出倒入，**將調溶液量筒清洗干凈再往內加蒸餾水。
3、試驗時請勿將后面排氣管堵塞，以免箱體內 壓力過大讓箱體變形。
4、易燃易爆物品請勿放入箱內。
5、鹽霧試驗箱后面壓力表是2公斤，前面是1公斤，出廠前武漢尚測試驗設備有限公司已設計好，請勿亂動。
6、噴霧量不足請將噴霧塔調高，噴霧量過大調低噴霧塔(收集噴霧量標準是1~2ml/h，取16小時平均值)
【操作規程】
1. 請**接通鹽霧箱電源及空壓機電源，空壓氣管連接。
2. 將純凈水或蒸餾水加入箱體內和箱體背后的入水口，直至面板上的低水位燈滅為止，否則無法正常動作。
3. 排水管及排氣管連接完成，如前頁所示，指標向左為開。
4. 將隔絕水槽加水至墊板位置，以免鹽霧泄漏。
5. 調配試驗溶液調制方法：
A.覆蓋層，中性鹽霧試驗（NSS試驗）
a.鹽溶液采用氯化鈉（化學純、分析純）和蒸餾水或去離子水配制，其濃度為（5%±0.1）﹪（質量百分比）。霧化后的收集液，除擋板擋回部分外，不得重復使用；
b.霧化前的鹽溶液的PH值在6.5～7.2（35±2℃）之間。配制鹽溶液時，可采用化學純的稀鹽酸或氫氧化鈉的溶液來調整PH值，但濃度仍要符合a點的規定。
B.金屬覆蓋層，銅加速乙酸鹽霧試驗（CASS試驗）
a.將氯化鈉溶于蒸餾水或去離子水中，其濃度為50±5g/L。
b.將a溶液中加入氯化銅（CuCl2·2H2O）,其濃度為0.26±0.02g/L（即0.205±0.015g/L無水氯化銅）。
c.在a溶液中加入適量的冰乙酸以保證試驗箱內鹽霧收集液的pH值為3.1～3.3。如噴霧前溶液的pH值為3.0～3.1，則收集液的pH值**般在3.1～3.3的范圍內。用酸度計測量溶液的pH值，也可用經酸度計校對過的能讀出0.1pH值變化的精密的pH試紙作為日常檢測。溶液的pH值可用冰乙酸或氫氧化鈉調整。
d.為避免噴嘴堵塞，溶液在使用之前必須過濾。
6.將鹽水倒入鹽液補充瓶，即自動充填鹽水進入實驗室內噴霧塔，使藥水流至鹽水噴霧塔。
7.將濕球杯加水，濕球溫度計覆蓋著紗布，紗布末端置于濕球杯內。
8.放置試片或試樣于置物架上：擺設角度依所需標準規定擺設，如標準試片130×70（mm）可用15度、30度斜置。
9.設定試驗溫度：依所需標準設定（按鍵“▲”為增加，按鍵“▼”為減少）
a.NSS、AASS試驗：試驗室溫度35℃；飽和空氣桶溫度37℃（35℃～40℃）。
b.CASS試驗：試驗室溫度50℃；飽和空氣桶溫度55℃（50℃～55℃）。
10.設定試驗時間：0～999Hr（H：時；按鍵“+”為增加；按鍵“－”為減少）
11.按下電源，操作按鍵，**行預溫，到達至設定溫度。注意：需將試驗蓋蓋上并小心輕放以免破損。
12.按下噴霧按鍵：
a、將空壓機前方之出氣閥打開，壓力調整為0.2～0.4MPa**次壓力；
b、將調壓閥調至 0.07～0.17MPa之壓力，其壓力可由壓力表得知（順時針增加，逆時針減少）。
13.按下計時按鍵，依所設定時間之計時。
14.試驗完畢，依順序?qū)⒏鏖_關關閉。
15.試驗中如有異?，F(xiàn)象，請參照功能異常判斷表處理。
